10 лучших осциллографов
В нашем рейтинге представлены 10 самых современных и функциональных моделей осциллографов. Мы поможем вам сориентироваться в многообразии видов этих инструментов и разобраться в том, как же выбрать качественный, подходящий именно для ваших рабочих целей прибор и на какие параметры при покупке этого электронного устройства стоит обратить внимание в первую очередь.
Осциллограф сегодня без сомнений можно назвать неотъемлемой частью многих сфер человеческой деятельности. Бытовой ремонт, ремонт автомобилей, сфера электроники, проектировка и разработка электронных устройств – во всех этих областях качественный осциллограф станет для вас незаменимым помощником. С помощью этого устройства можно протестировать, исследовать или устранить неисправности различных цепей и схем. Осциллографы подразделяются на стационарные, портативные и карманные. Мы предлагаем вашему вниманию руководство по выбору электронного измерительного прибора, отвечающего именно вашим целям и запросам, и предлагаем вам ознакомиться с нашим рейтингом самых функциональных моделей.

Основные параметры при выборе:

Полоса пропускания

Под этим параметром имеется в виду диапазон частот, в пределах которых сигнал ослабевает не более, чем на 3 дБ по сравнению с основной частотой. Чем объёмнее данный диапазон, тем шире функциональные возможности осциллографа. Считается, что значение полосы пропускания должно быть в три раза больше частоты исследуемого объекта. Это минимальное условие для проведения точных электронных измерений. Наилучшего результата можно достичь при соотношении частот 10:1.

    Частота дискретизации
    Данная характеристика электронного прибора указывает на то, с какой скоростью он способен оцифровывать входной сигнал. Этот параметр измеряется в мегавыборках в секунду (Мвыб/с). Чем выше показатель частоты дискретизации, тем качественнее сигнал, благодаря чему сохраняется больший объём информации. Однако при этом следует помнить, что значение скорости оцифровки, как правило, указывается в инструкции относительно лишь одного канала, если же в процессе работы подключаются дополнительные каналы, то значение параметра снижается, что легко может привести к искажению получаемых данных.

      Глубина памяти
      С частотой дискретизации неразрывно связан такой критерий, как глубина памяти электронного прибора. Она измеряется в килобитах или в выборках (точках). Чем выше показатель глубины памяти при максимальном уровне скорости оцифровки, тем вероятнее возможность захвата большего интервала сигнала. Таким образом, если для вас принципиально важен анализ длительных интервалов с качественным разрешением, обратите ваше внимание на устройства с высоким значением глубины памяти.

      Для того, чтобы определить необходимый для вас объём памяти осциллографа, следует просчитать произведение времени, которое отобразится на дисплее прибора, на желаемую частоту дискретизации. Не стоит, однако, забывать, что осциллографы с максимальным показателем размера памяти зачастую имеют свойство чуть медленнее реагировать на команды, что вполне может привести к снижению качества работы.

        Количество каналов
        Эта характеристика показывает, будет ли у вас возможность одновременно исследовать и измерять несколько сигналов. Одноканальные модели способны анализировать только один сигнал, в то время, как более профессиональные двухканальные осциллографы в значительной мере расширяют диапазон ваших рабочих возможностей. В последнее время успехом у покупателей пользуются современные инновационные устройства, у которых помимо основных двух или четырёх аналоговых каналов присутствуют дополнительные шестнадцать цифровых каналов. Такие смешанные модели позволяют добиваться лучших результатов в процессе работы.

        Максимальное входное напряжение
        Этот критерий указывает на то, с какими именно цепями способна взаимодействовать каждая конкретная модель осциллографа. Если не обращать внимание на данный показатель и использовать прибор, не учитывая его предел по мощности питания, то ваш осциллограф быстро выйдет из строя. К тому же, это небезопасно. Для небольшого ремонта бытовой техники (пульт, планшет и т.д.) вполне подойдут устройства с показателем входного напряжения до 300-500 В. Если же необходимо исследовать параметры тока высоковольтных устройств, следует использовать более дорогие и профессиональные модели с показателем 1000 В.

        Сегодня в рейтинге:

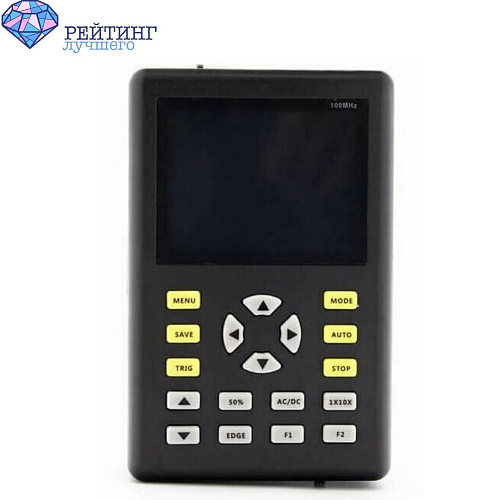

        1. FNIRSI DSO 5012H

        В том случае, если для вас важным критерием при выборе осциллографа выступает его мобильность и автономность, советуем присмотреться к прибору, занимающему первое место в нашем рейтинге. Благодаря высоким характеристикам функциональности, современная модель от производителя FNIRSI отлично подходит как для бытовых работ, так и для научно-исследовательской деятельности. Частота дискретизации прибора – до 500 МВыб/с. Диапазон полосы пропускания находится в значениях 0-200 кГц. Показатели входного напряжения зависят от режима полосы пропускания. При соотношении 1:1 входное напряжение составляет 50 Vpp. Соотношение же 10:1 приводит к повышению значения напряжения до 400 Vpp. Осциллограф оснащён цветным дисплеем с подсветкой. Габариты модели – 180х125х30 мм. В прибор встроен модуль защиты, позволяющий безопасно работать как при непрерывном, так и при пиковом напряжении. Несколько различных режимов запуска позволят вам проводить измерения аналоговых и цифровых сигналов. Глубина памяти устройства равна 64 Кб, что делает возможным сохранять до 2000 изображений колебательных сигналов.

        ПЛЮСЫ И МИНУСЫ

        • Наличие модуля защиты.
        • Несколько режимов запуска.
        • Компактность прибора.
        • Доступная цена.
        • Частотный диапазон.

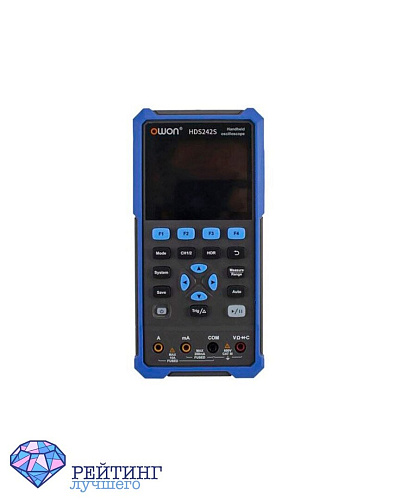

        2. Owon HDS242S

        Этот универсальный электронный прибор по факту содержит в себе три в одном: портативный осциллограф, генератор сигналов и мультиметр. Двухканальное устройство позволяет измерять и анализировать параметры нескольких сигналов одновременно, что является существенным достоинством данной модели. Цифровой осциллограф Owon HDS242S оснащён USB-портом для зарядки и подключения к ПК. Время автономной работы прибора – около 6-ти часов. Значение его полосы пропускания насчитывает 250 МГц. Корпус устройства защищают вставки из резины, что делает возможным использование его на выездных работах. Входное напряжение модели способно достигать 400 Vpp.

        ПЛЮСЫ И МИНУСЫ

        • Универсальность устройства.
        • Два канала.
        • Защитные резиновые вставки.
        • Большой дисплей.
        • Нет отзывов.

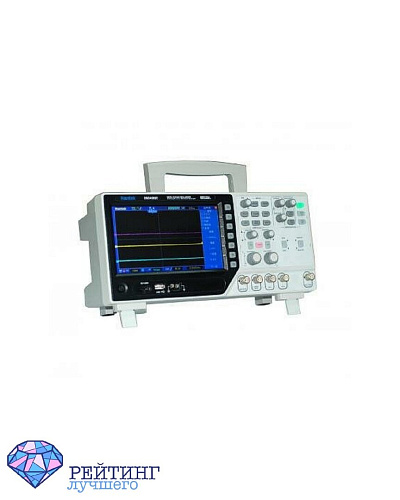

        3. Hantek DS04202C

        Цифровой прибор известного производителя Hantek имеет два канала, его полоса пропускания составляет 200 МГц. В наличии несколько значений скорости оцифровки в зависимости от выбранного вами режима. В одноканальном режиме частота дискретизации инструмента составляет 1 Гвыб/с., в двухканальном режиме – 500 Мвыб/с. Глубина памяти этого осциллографа тоже зависит от количества каналов. С одним каналом этот параметр равен 40 Кб, с двумя каналами – 20 Кб. Показатель входного напряжения – 300 Vpp. Преимущество этой модели заключается в достаточно большом размере дисплея (7 дюймов с разрешением 800х480). Неоспоримым плюсом является наличие у устройства порта USB.

        ПЛЮСЫ И МИНУСЫ

        • Два канала.
        • Большой размер дисплея.
        • Наличие USB-порта.
        • Отсутствие отзывов.

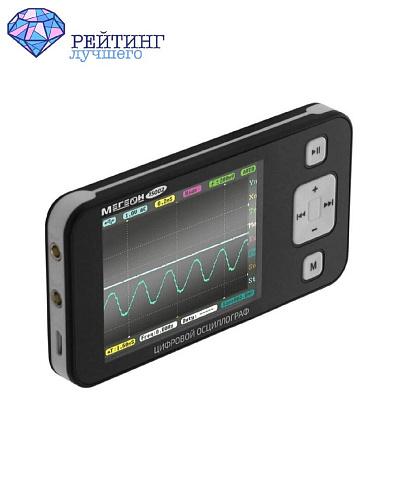

        4. МЕГЕОН 15002

        Если вам нужен компактный, простой в эксплуатации инструмент, то мы советуем вам обратить внимание на модель, занимающую четвёртое место в нашем рейтинге. Цифровой осциллограф МЕГЕОН – это карманный одноканальный прибор, полностью автономный, что делает его весьма удобным при необходимости проведения работ на объектах в различных локациях. Работает МЕГЕОН 15002 на литий-ионном аккумуляторе. В это же время электроприбор оснащён USB-разъёмом с возможностью зарядки через него. Значение полосы пропускания способно достигать до 200 кГц. Устройство имеет встроенную внутреннюю память для хранения осциллограмм. Данная модель отлично подойдёт новичкам в области электроники для обучения или для проведения несложных ремонтных работ (ремонт бытовых электрических приборов или автомобилей).

        ПЛЮСЫ И МИНУСЫ

        • Автономность и портативность.
        • Наличие USB-порта.
        • Нет отзывов.

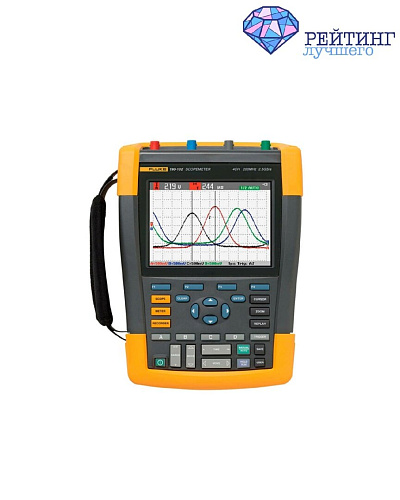

        5. Fluke 190-102/S

        Почётное пятое место в рейтинге занимает инновационная модель от американского производителя Fluke. Это осциллограф-мультиметр, оснащённый двумя каналами и коэффициентом полосы пропускания от 60 МГц до 200 МГц. Достоинство этого портативного электронного прибора заключается в его высокой универсальности. Благодаря соответствию важнейшим категориям электробезопасности, данную модель можно применять как внутри помещений, так и на улице в работе с напряжением до 1000 В. Частота дискретизации составляет 1,25 Гвыб/с. Память прибора позволяет хранить до 30-ти осциллограмм и до 9-ти снимков экрана. Полученную информацию вы сможете просматривать как на дисплее самого устройства, так и на мониторе ПК через специальное приложение. Для подключения к ПК осциллограф имеет USB-разъём. Заряжается прибор с помощью литий-ионного аккумулятора, а время автономной работы может достигать 48-ми часов. Ещё одной особенностью модели является наличие специального режима простого и быстрого подключения под названием Connect-and-View. Он автоматически задаёт подходящие параметры для каждого из сигналов.

        ПЛЮСЫ И МИНУСЫ

        • Универсальность прибора.
        • Соответствие нормам безопасности.
        • Connect-and-View режим.
        • Портативность.
        • Нет отзывов.

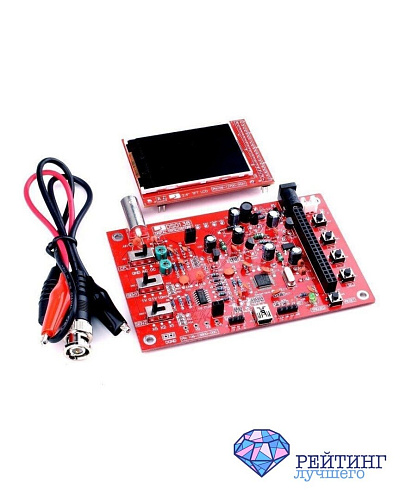

        6. DSO138 mini (набор для сборки)

        Представленная на этой позиции модель китайского производителя интересна тем, что это идеальный вариант для новичков в сфере электроники. Помимо приобретения полезного опыта в процессе сборки устройства, вы также получаете прибор, обладающий довольно хорошими рабочими характеристиками. Диапазон его полосы пропускания – 0-200 кГц. Скорость оцифровки составляет 1 Мвыб/с. Прибор оснащён подсвечиваемым цветным дисплеем, USB-портом для подключения к персональному компьютеру. С помощью клавиш возможно переключение между несколькими режимами чувствительности. Этот цифровой портативный осциллограф отлично подойдёт для измерения и анализа многих электронных сигналов, помимо высокочастотных. Ещё один плюс в копилку данной модели – это доступность в ценовом аспекте.

        ПЛЮСЫ И МИНУСЫ

        • Простота в эксплуатации.
        • «Учебный» процесс сборки.
        • Соответствие качества цене.
        • Отсутствие в комплекте корпуса.

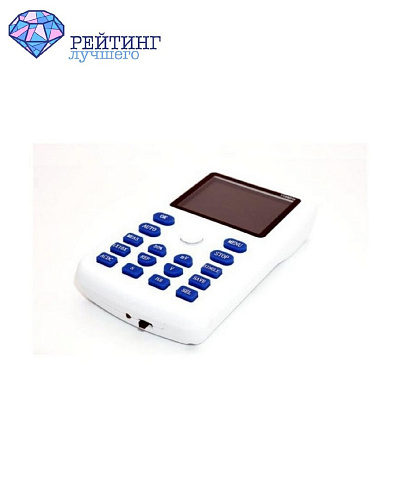

        7. FNIRSI DSO1C15
        Изюминкой данного устройства является наличие двух возможных режимов управления: клавишный и при помощи джойстика. Эта одноканальная модель имеет портативный тип исполнения, USB-разъём и цветной дисплей, оснащённый подсветкой. Этот электроинструмент отличается достаточно высокой скоростью оцифровки, достигающей до 500 Мвыб/с. Коэффициент его полосы пропускания составляет 110 МГц. Если для вас важен такой рабочий параметр, как глубина памяти, обязательно обратите внимание именно на эту модель цифрового осциллографа, так как значение ранее упомянутого критерия у неё довольно высокое – 240 Кб. Максимальное входное напряжение при соотношении 1:1 равно 40 В. Соответственно при соотношении 10:1 – 400 В. Дополнительными возможностями рассматриваемого устройства можно назвать режим автоматического сохранения и функцию паузы.

        ПЛЮСЫ И МИНУСЫ

        • Несколько режимов управления устройством.
        • Высокая частота дискретизации.
        • Большая глубина памяти.
        • Возможность автоматического сохранения.
        • Отсутствие регулировки яркости подсветки дисплея.

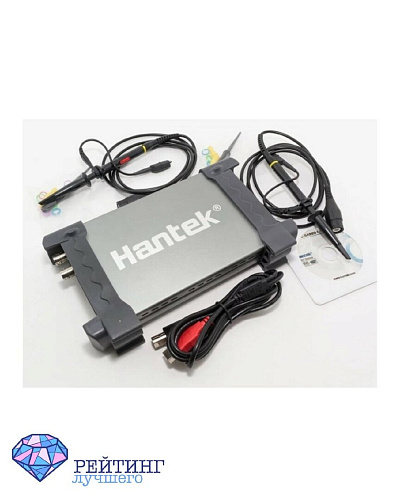

        8. Hantek DSO-6022BE
        На восьмом месте нашей топовой десятки расположился прибор знаменитого китайского производителя измерительного оборудования Hantek. Данная модель заряжается через USB-порт, имеет возможность работать с портативными компьютерами. Портативность и компактность устройства обеспечивается лёгким алюминиевым корпусом и защитными резиновыми вставками. Обратите внимание на важную особенность этого двухканального цифрового осциллографа – его полоса пропускания находится в зависимости от значения напряжения. Существуют несколько режимов. При напряжении 20мВ, 50мВ, 100мВ коэффициент полосы пропускания равен 5 МГц. При напряжении 200мВ - 10 МГ, при показателе напряжения 500мВ, 1В, 2В, 5В – 20 МГц. Скорость оцифровки, в свою очередь, зависит от количества каналов. В одноканальном режиме она равна 48 Мвыб/c, в двухканальном – 24 Мвыб/с. Опираясь на отзывы покупателей, хотим добавить, что данная модель отлично подойдёт для исследования цифровых сигналов, в то время как при работе с сигналами аналоговыми возникнут некоторые сложности в виде искажения получаемых данных.

        ПЛЮСЫ И МИНУСЫ

        • Портативность и компактность.
        • Вариативность режимов.
        • Простота в использовании.
        • Искажения при работе с аналоговыми сигналами.

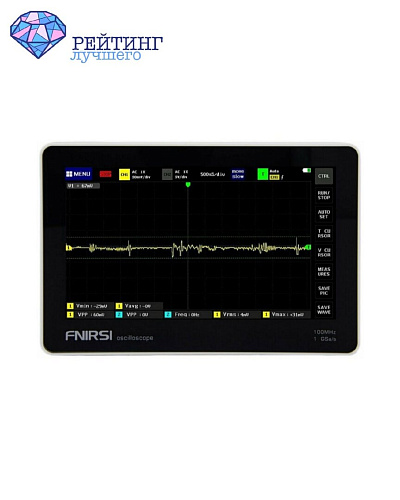

        9. FNIRSI 1013D
        Эта модель цифрового планшетного устройства на два канала и с полосой пропускания, равной 100 МГц, – отличный вариант для тех, кому необходимо широкое поле для деятельности. Громкое заявление, но оно обосновано возможностью работы прибора в одном из двенадцати режимов на выбор. Многие параметры вы сможете настроить вручную, исходя из ваших индивидуальных целей работы. Осциллограф оснащён большим семидюймовым сенсорным цветным дисплеем, обеспечивающим чёткое качество снимков. Возможен как стационарный, так и портативный вариант использования прибора. Однако планшетная форма – это далеко не то же самое, что карманная. Этот осциллограф имеет весьма приличную толщину из-за углубления для подставки. Подставка позволяет работать на устройстве под углом в 45 градусов. Тип питания устройства – литейная батарея, но это же время присутствует USB-порт для зарядки и подключения к ПК. Достоинством модели является возможность использовать сразу два канала. Сохранённые сигнала вы сможете посмотреть на дисплее устройства или через подключённый компьютер.
        FNIRSI 1013D

        ПЛЮСЫ И МИНУСЫ

        • Большой сенсорный экран.
        • Наличие подставки.
        • Вариативность режимов работы.
        • Два канала.
        • Отсутствие возможности обновления прошивки.

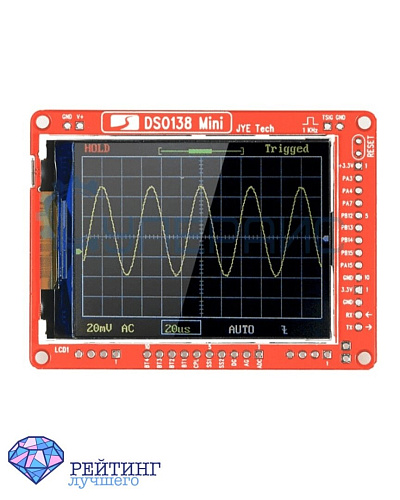

        10. DSO DSO138
        В заключительной части нашего рейтинга хотим представить вам ещё одну «обучающую» модель осциллографа. Это конструктор, собрав который, вы получите прибор с простыми, но всё же с достаточно хорошими функциональными характеристиками, так ещё и по приятной цене. Это устройство предназначено для бытового использования, отлично подойдёт начинающим изучать сферу радиоэлектроники. Диапазон полосы пропускания – 0-200 кГц. Входное напряжение может достигать 50 Vpp и 400 Vpp при соотношениях 1:1 и 10:1 соответственно. Осциллограф оснащён USB-портом для подключению к персональному компьютеру и для обновления прошивки. Обратите внимания, что у этого прибора не предусмотрена встроенная память.
        DSO DSO138

        ПЛЮСЫ И МИНУСЫ

        • Доступная цена.
        • Наличие USB-порта.
        • «Обучающий» характер.
        • Нет внутренней памяти.
        • Подходит лишь для несложных измерений.

        Итоги рейтинга

        Таким образом, в нашем рейтинге мы рассмотрели десять абсолютно разных моделей осциллографов различных производителей и подробно остановились на основных моментах в характеристике каждой позиции. Для вашего удобства мы подготовили краткие итоги нашего обзора, ознакомившись с которыми вы сможете ориентироваться во множестве моделей такого функционального устройства, как осциллограф.

        1. Если для вас принципиальна мобильность устройства для проведения работ в различных локациях, присмотритесь к портативным осциллографам FNIRSI DSO 5012H, МЕГЕОН 15002, FNIRSI DSO1C15 и DSO DSO138.

        2. В том случае, если вы новичок в области электроники и хотите попробовать свои силы, с головой окунувшись в исследовательский процесс, обратите внимание на следующие позиции: DSO138 mini, DSO DSO138.

        3. Подходящей для работы в помещениях и на улице является такая модель, как Fluke190-102/S.

        4. Для индивидуальных ручных настроек и высокой вариативности режимов вам может понадобится более профессиональная модель прибора - Fluke190-102/S.

        5. Самая универсальная модель рейтинга - Owon HDS242S. Он включает в себя портативный осциллограф, генератор сигналов и мультиметр.

        6. Самым удобным и функциональным сенсорным дисплеем обладает планшетный осциллограф FNIRSI 1013D.

        Итак, мы надеемся, что наш обзор оказался для вас полезным, и желаем вам удачного выбора! Выбирайте электроинструмент внимательно и соблюдайте технику безопасности при его использовании!


           Удачного выбора!
